Цифровая диагностика улыбки: что это и какую задачу решает

Что это и где применяется

Под цифровой диагностикой улыбки обычно понимают рабочий процесс, в котором разные данные о зубах, прикусе и лице переводят в сопоставимый цифровой вид. В него могут входить внутриротовой скан, стандартные фотографии, короткое видео улыбки, регистрация смыкания, цифровые рентгеновские изображения и, только по показаниям, КЛКТ. Набор не является обязательным для каждого пациента: исследование добавляют, когда его результат способен повлиять на решение.

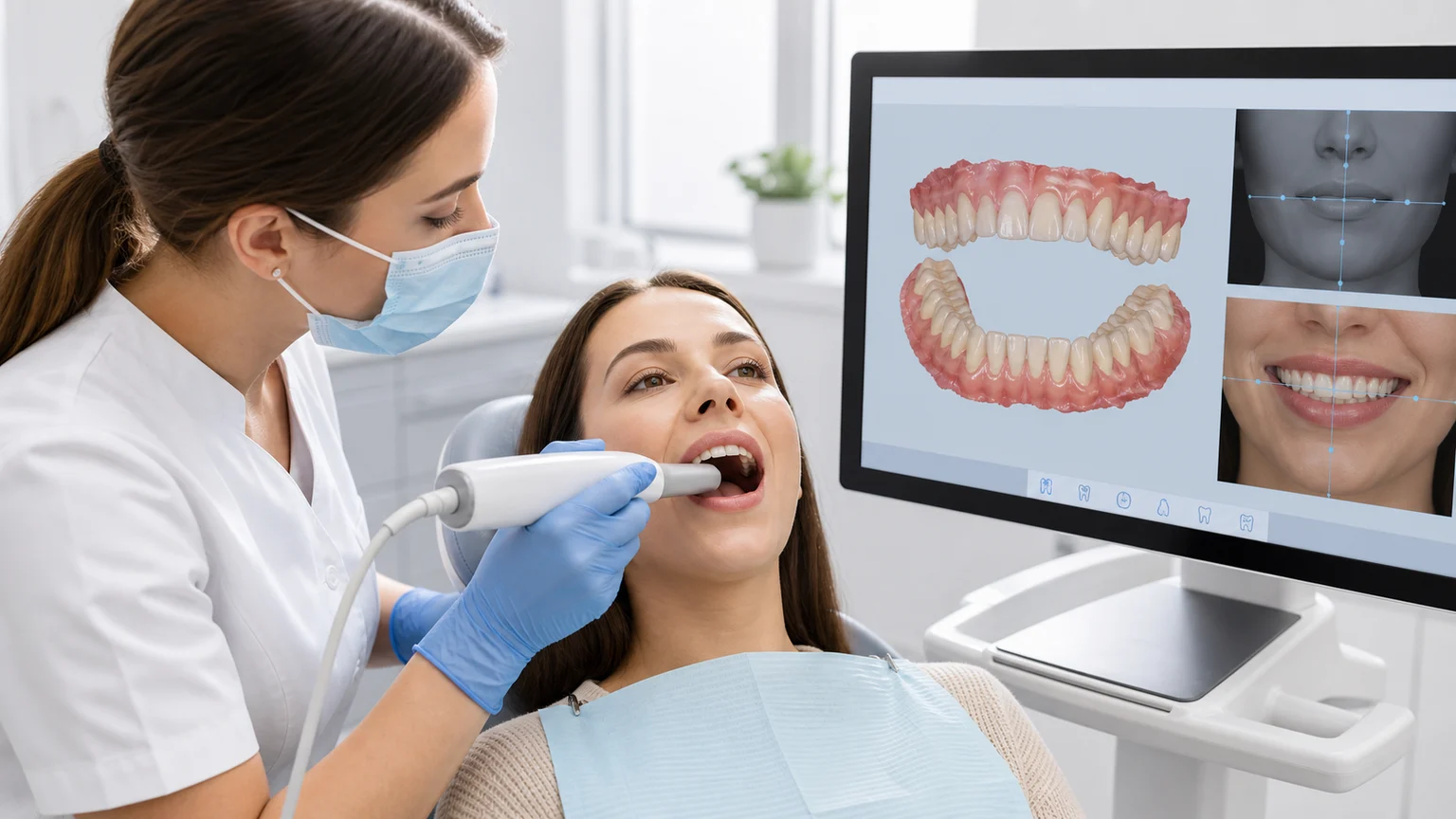

Внутриротовой сканер получает серию оптических кадров и объединяет их в трёхмерную модель поверхностей, которые увидела камера. Такой файл часто называют цифровым слепком. По нему можно оценивать форму зубных рядов, положение зубов, видимые участки десны и контакты при зарегистрированном смыкании, измерять пространство и передавать данные врачу другой специальности или зубному технику.

Фотопротокол фиксирует исходную ситуацию одинаковыми ракурсами и масштабом: лицо в покое и улыбке, профиль, зубные ряды и отдельные клинически важные участки. Фотографии помогают сопоставить положение зубов с линией губ, мимикой и лицевыми ориентирами, документировать динамику и обсуждать цели. Они не выявляют всё, что находится внутри зуба или под десной, и не заменяют осмотр и обоснованную рентгенодиагностику.

Digital Smile Design, или DSD, — собирательное название цифрового анализа и проектирования улыбки. Его применяют при планировании виниров и других реставраций, ортодонтического лечения, протезирования и междисциплинарных случаев. Систематические и обзорные публикации описывают DSD прежде всего как средство визуализации, планирования и коммуникации. Качество доказательств неоднородно, поэтому маркетинговое обещание «увидеть гарантированный результат заранее» некорректно.

Источники раздела:[1][3][4]

Как работает технология

Работа начинается с жалоб, ожиданий и клинического осмотра. Врач оценивает зубы, дёсны, слизистую, прикус, движения нижней челюсти, прежние реставрации и возможность гигиены. Если пациента беспокоит внешний вид, полезно отделить конкретную проблему — форму, цвет, положение зубов, край десны или видимость зубов при улыбке — от общего пожелания «сделать красиво».

Во время сканирования наконечник последовательно проводят вдоль зубов. Программа сшивает кадры по совпадающим ориентирам и показывает, какие зоны записаны. Затем отдельно сканируют противоположную челюсть и участок сомкнутых зубов для виртуальной регистрации прикуса. Слюна, кровь, блики, движение, длинный участок без выраженных ориентиров и подвижные мягкие ткани могут ухудшать данные. Пропущенную область можно переснять, но алгоритм не способен достоверно восстановить невидимую поверхность.

Фотографии и при необходимости скан лица привязывают зубные ряды к лицевым ориентирам. Команда оценивает не «математически идеальную улыбку», а отношения между зубами, губами, средней линией, уровнем дёсен и мимикой. Статичная фотография не полностью передаёт речь и движение, а автоматические линии в программе требуют проверки специалистом.

На цифровой модели создают виртуальный wax-up — проект предполагаемой формы зубов. Это диагностический черновик: он помогает оценить место, пропорции, контакты и объём будущих изменений. Если проект можно перенести в рот без необратимой подготовки, из него делают физический mock-up — временную примерку из материала или шаблона. Пациент и врач оценивают внешний вид, речь и доступное функциональное пространство, затем корректируют план.

После согласования диагностического этапа выбирают не программу, а подходящее лечение: наблюдение, гигиену и лечение заболеваний, ортодонтию, реставрации, протезирование или их последовательность. Если проект требует значительного удаления здоровых тканей, не учитывает состояние дёсен или конфликтует с функцией, красивую визуализацию нужно пересмотреть.

1. Сформулировать жалобу, клиническую задачу и реальные ограничения.
2. Провести осмотр и выбрать только необходимые исследования.
3. Получить внутриротовой скан зубных рядов и регистрацию прикуса.
4. Выполнить стандартизированный фотопротокол и при необходимости запись мимики.
5. Сопоставить данные и проверить качество совмещения.
6. Создать виртуальный wax-up и, если возможно, физический mock-up.
7. Согласовать варианты, риски и последовательность лечения до необратимых вмешательств.

Источники раздела:[3][5][6]

Показания, задачи и ограничения

Цифровой маршрут особенно полезен, когда нужно согласовать работу нескольких специалистов, передать точную поверхность в лабораторию, сравнить исходное состояние с динамикой или заранее обсудить форму реставраций. Он может облегчить планирование виниров, коронок, ортодонтических перемещений, временных конструкций и сложного протезирования. Однако показанием остаётся клиническая задача, а не наличие оборудования в клинике.

Трёхмерная поверхность не равна полной диагностике. Оптический скан не показывает корни, состояние кости, пульпу, скрытые очаги и глубину тканей. Фотография не измеряет пародонтальные карманы и не определяет причину боли. Виртуальная симуляция не знает, как конкретно изменится десна, как ткани отреагируют на вмешательство и насколько точно пациент будет выполнять рекомендации.

Обычный оттиск, гипсовая модель и ручной wax-up не становятся ошибкой из-за появления цифрового метода. При подвижной слизистой, полностью беззубой челюсти, сложных функциональных границах или недостаточно читаемой поверхности аналоговый либо комбинированный протокол может дать более подходящие данные. Систематический обзор полностью беззубых дуг указывает на проблемы внутриротового сканирования в периферических областях с подвижными тканями.

Если цель можно решить без изменения зубов — наблюдением, лечением воспаления, ортодонтией или более консервативной реставрацией, — DSD не должен превращаться в аргумент за лишнее препарирование. До согласия важно понимать, какая часть проекта диагностическая, какая лечебная и какие изменения необратимы.

Источники раздела:[1][8][4]

Точность и качество данных

Для сканирующих систем точность включает правдивость результата относительно объекта и повторяемость при повторном измерении. ISO 20896-1 описывает методы оценки точности трёхмерного цифрового представления внутриротовых поверхностей. Такой стандарт помогает сравнивать измерения в заданных условиях, но лабораторное значение не гарантирует одинаковый результат во всех клинических ситуациях.

Точность всей диагностики шире точности сканера. Ошибка возможна при выборе ракурса фотографии, регистрации прикуса, совмещении лица и зубных рядов, разметке ориентиров, переносе проекта в wax-up, печати модели и изготовлении mock-up. Поэтому у надёжного процесса есть точки контроля: врач просматривает необработанные данные, проверяет пропуски, повторяет сомнительный участок и сопоставляет цифровой проект с осмотром.

Обзоры внутриротовых сканеров в целом показывают хорошую применимость для ограниченных зубных участков и более высокую удовлетворённость многих пациентов по сравнению с обычными оттисками. Для полных дуг, протяжённых имплантационных случаев и беззубых челюстей результаты зависят от анатомии, устройства, версии программного обеспечения, стратегии сканирования и опыта оператора; клинических исследований высокого качества меньше, чем лабораторных.

Практичный вопрос клинике — не «сколько микрон у вашего сканера», а как команда проверяет полноту данных и что делает при расхождении. Безопасный ответ допускает повторный скан, дополнительный оттиск, новую регистрацию прикуса или пересмотр проекта. Продолжать работу с сомнительным исходником только потому, что этап уже оплачен или файл выглядит убедительно, не стоит.

Источники раздела:[2][7][8]

Wax-up, mock-up и «будущая улыбка»: в чём разница

Wax-up — это диагностическое моделирование формы зубов. Традиционно его выполняют воском на модели, цифровой вариант создают в CAD-программе. Он помогает увидеть, где предполагается добавить объём, как изменятся длина и ширина зубов, хватит ли пространства и как проект связан с соседними структурами. Это рабочая гипотеза, которую можно менять.

Mock-up — перенос проекта в рот для временной примерки. Его часто получают через силиконовый ключ или напечатанный шаблон. Mock-up позволяет оценить общую композицию, видимость зубов, речь и ощущения без фиксации окончательных реставраций. Но он может быть толще финальной работы, иначе отражать цвет и не воспроизводить точное поведение мягких тканей.

Компьютерная картинка, виртуальный wax-up, напечатанная модель и mock-up отвечают на разные вопросы. Изображение удобно для первичного обсуждения, wax-up — для проектирования, mock-up — для примерки доступной части проекта. Финальный результат зависит ещё от состояния тканей, выбранного метода, биологических ограничений, точности переноса, материалов, работы врача и техника и заживления.

Если демонстрация используется как продажа «результата за один визит», попросите разделить предположения и подтверждённые данные. Корректная презентация показывает варианты и ограничения, допускает отказ от проекта и не требует необратимого препарирования до полноценной диагностики и информированного согласия.

Источники раздела:[6][4][3]

Безопасность, данные и частые ошибки

Фотографии лица, сканы и медицинская документация связаны с личностью пациента. FDI подчёркивает необходимость защищённого сбора, хранения, передачи и доступа к цифровым данным. До съёмки полезно уточнить, какие материалы войдут в медицинскую карту, кто получит файлы, передаются ли они внешней лаборатории или облачному сервису, как долго хранятся и требуется ли отдельное согласие для обучения или публикации.

Частая техническая ошибка — считать красивую визуализацию доказательством качества исходных данных. Пропуск поверхности, неверное смыкание, искажённый ракурс или неточное совмещение могут пройти в проект. Другая ошибка — оценивать только симметрию и цвет, не учитывая кариес, воспаление дёсен, толщину эмали, прикус, функцию и возможность ежедневной гигиены.

Отдельный риск — подмена планирования лечением. Само сканирование обычно не изменяет ткани, но решение, принятое по модели, может привести к препарированию, перемещению зубов или хирургическому этапу. До необратимого вмешательства пациенту должны объяснить диагноз, альтернативы, ограничения симуляции и что будет, если клинические данные не совпадут с проектом.

Цифровая диагностика не лечит острую проблему. При нарастающей боли, отёке, травме, подвижности зуба, гное, температуре или затруднении открывания рта нужна клиническая оценка; фотопротокол или DSD не должны задерживать помощь.

Источники раздела:[1]

Как выбрать клинику: чек-лист

Наличие сканера и программы показывает техническую возможность, но не качество диагностики. Важно, кто собирает данные, кто формулирует диагноз, как специалисты согласуют проект и где находятся точки контроля. Команда должна уметь объяснить процесс без привязки к рекламному названию оборудования.

Уточните, какие данные нужны именно для вашей задачи и почему. Если предлагается КЛКТ, должен быть клинический вопрос, на который она отвечает. Если планируется mock-up, спросите, что в нём можно проверить, а что станет понятно только после лечения. Если файлы передают лаборатории, полезно знать, кто утверждает окончательный дизайн.

С осторожностью относитесь к обещаниям «100% точного результата», «идеальной улыбки по формуле», «диагноза одним сканом» и необходимости срочно начать лечение после демонстрации. Надёжный процесс допускает несколько вариантов, второе мнение и пересмотр плана, если данные противоречат друг другу.

• Сначала сформулированы жалоба, диагноз и задача, затем выбран цифровой инструмент.
• Понятно, какие структуры показывает каждый метод и чего он не видит.
• Скан и фотографии проверяют на полноту до проектирования.
• Виртуальный результат представлен как предварительная модель, а не гарантия.
• До необратимых действий обсуждены альтернативы и объём подготовки зубов.
• Есть возможность примерить mock-up, когда это технически и клинически уместно.
• Понятно, кто получает файлы, где они хранятся и для чего может использоваться фото.
• Команда готова повторить сомнительный этап и объяснить причины изменения плана.

Источники раздела:[1][2][7]
