Рентген-диагностика зубов: как работает технология

Что это и где применяется

Рентгеновское изображение показывает структуры, которые нельзя увидеть при обычном осмотре: часть контактных поверхностей зубов, корни, ткани вокруг верхушек, уровень костной опоры и положение зубов в челюсти. При этом оно дополняет, а не заменяет жалобы, осмотр и клинические тесты. Тёмный или светлый участок на изображении не является самостоятельным диагнозом: его значение зависит от зоны, качества снимка и того, что врач видит у пациента.

Внутриротовую рентгенографию выбирают для небольшой области. ОПТГ, или панорамная рентгенограмма, показывает обе челюсти и зубные ряды в одной двухмерной проекции. КЛКТ создаёт цифровой объём, который можно изучать послойно в разных плоскостях. FDA отмечает, что КЛКТ может быть полезна для ответа на определённые диагностические и планировочные вопросы, но обычно даёт большую лучевую нагрузку, чем обычный стоматологический снимок. [1]

Практический принцип одинаков для всех форматов: сначала врач формулирует вопрос, затем выбирает минимальный метод и область, которые способны дать на него ответ. Клинические сценарии и границы методов важно обсуждать до начала лечения.

Источники раздела:[1][2]

Как работает технология: от луча до изображения

Рентгеновская трубка создаёт направленный пучок излучения. Он проходит через исследуемую область, и разные ткани ослабляют его по-разному: плотные структуры, например эмаль и кость, обычно задерживают больше излучения, чем мягкие ткани и воздушные пространства. Детектор на другой стороне фиксирует дошедший сигнал и переводит его в цифровые данные. На мониторе появляется не «фотография зуба», а результат измерения и компьютерной обработки.

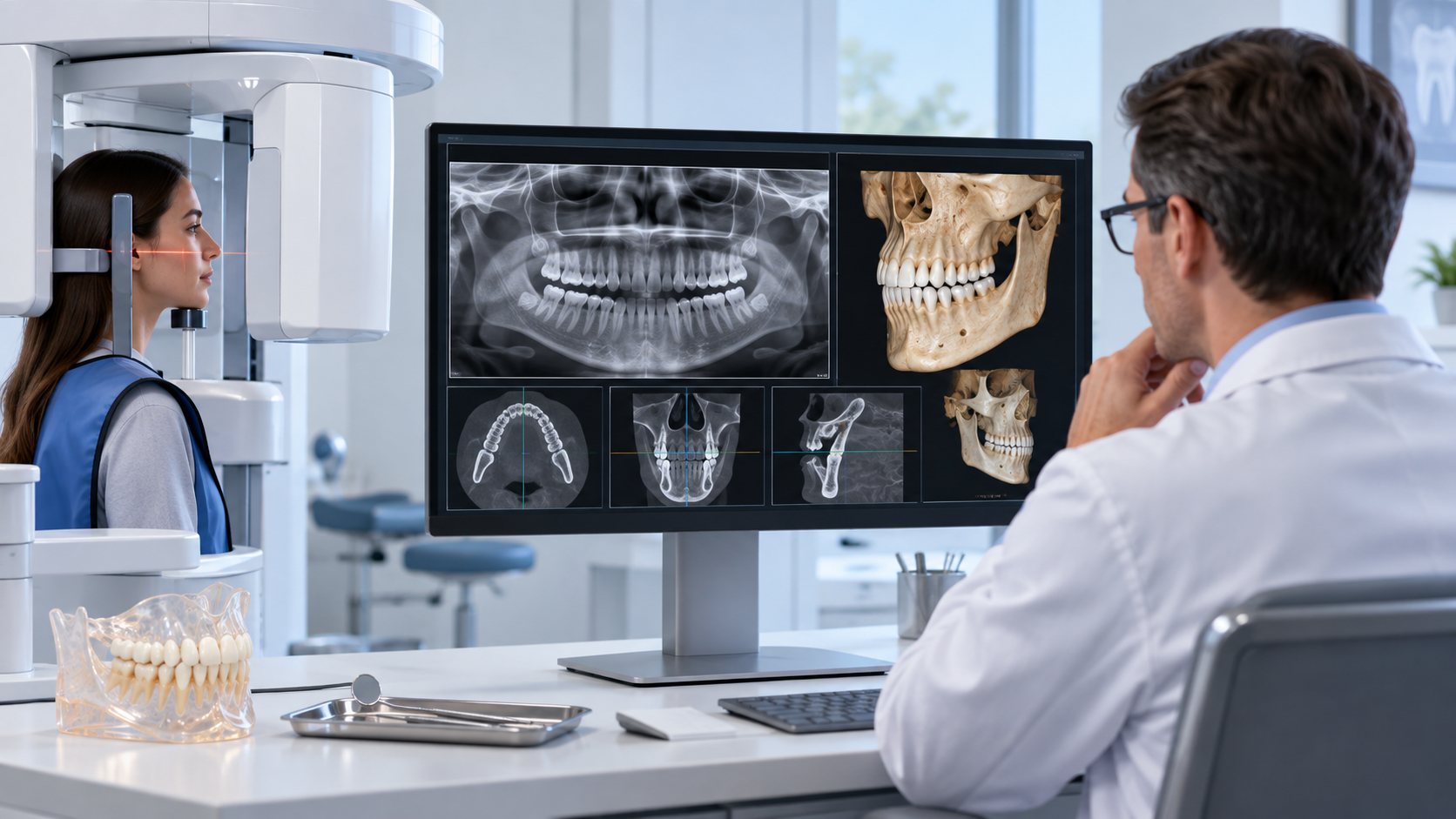

При локальном внутриротовом снимке источник и датчик располагают так, чтобы увидеть небольшой участок. При панорамной рентгенографии источник и детектор синхронно движутся вокруг головы; аппарат формирует развёрнутое двухмерное изображение челюстей. Из-за геометрии проекции разные зоны могут выглядеть увеличенными, сжатыми или наложенными, поэтому ОПТГ полезна для обзора, но не решает любой локальный вопрос с одинаковой точностью.

При КЛКТ конусный пучок и детектор вращаются вокруг пациента, получая множество отдельных проекций. Программа реконструирует объём из небольших элементов — вокселей. Специалист может просматривать аксиальные, сагиттальные и корональные срезы, измерять расстояния в рамках возможностей системы и оценивать пространственные отношения. Трёхмерная визуализация удобна для объяснения, но клинически важные детали часто проверяют именно на срезах. ADA описывает КЛКТ как метод, который создаёт 3D-изображение челюстно-лицевых структур из серии проекций при вращении аппарата. [2]

1. Врач определяет вопрос и проверяет, есть ли уже пригодные изображения.
2. Выбирают формат, поле обзора и параметры исследования, достаточные для этого вопроса.
3. Пациента позиционируют и просят сохранять неподвижность во время короткой экспозиции или сканирования.
4. Детектор регистрирует данные, а программа строит снимок либо объём срезов.
5. Рентгенолог и лечащий стоматолог сопоставляют изображение с осмотром, анамнезом и планом лечения.

Источники раздела:[2][1]

Прицельный снимок, ОПТГ и КЛКТ: что различается

Название исследования не говорит, что оно автоматически нужно или «точнее» в любой ситуации. Важнее область, которую надо рассмотреть, и вопрос, способна ли более простая методика на него ответить. При имплантации, сложной анатомии корней или оценке отношения к важным анатомическим структурам объёмные данные могут быть оправданы; при локальной задаче они могут не добавлять полезной информации.

Поле обзора КЛКТ также имеет значение. Небольшое поле, ограниченное зоной вопроса, не равно исследованию обеих челюстей или всей лицевой области. Объём подбирают до исследования, а не после получения снимка. Совместные рекомендации ADA и Американской академии оральной и челюстно-лицевой радиологии подчёркивают индивидуальный выбор 2D- и 3D-визуализации по клинической необходимости. [3]

Источники раздела:[3][1]

Точность и качество данных: почему снимок иногда переснимают

Цифровая обработка улучшает удобство просмотра, но не может вернуть информацию, которая не попала на датчик. На качество влияют правильное положение головы и датчика, неподвижность, выбранная область, экспозиция и техническое состояние оборудования. При панорамной съёмке отклонение от нужной зоны фокусировки может изменить форму и резкость зубов; при КЛКТ движение во время сканирования создаёт размытость или дублирующиеся контуры.

Коронки, имплантаты, брекеты и другие плотные материалы могут вызывать артефакты: полосы, затемнения или участки с потерей деталей. Это не значит, что конструкция опасна или снимок бесполезен. Специалист учитывает артефакт, выбирает подходящие срезы и решает, отвечает ли полученный материал на исходный вопрос. Если нет, он может предложить иной способ получения данных, но не должен назначать пересъёмку автоматически.

Заключение описывает находки на изображении. Оно важно для передачи данных между специалистами, однако итоговое клиническое решение складывается из осмотра, симптомов, состояния мягких тканей, предыдущих снимков и целей лечения. Для сложного плана полезно принести исходные файлы КЛКТ, описание и информацию о том, когда и где выполняли исследование, а не только распечатанный кадр.

Источники раздела:[2][3]

Безопасность и ошибки: как принимают взвешенное решение

Рентгеновское излучение относится к ионизирующему, поэтому исследование обосновывают ожидаемой пользой. Современный подход — не фиксированный график снимков для всех, а выбор по состоянию полости рта, возрасту, рискам, симптомам и данным предыдущих обследований. ADA формулирует принцип ALARA: каждое облучение должно быть оправдано, а необходимая экспозиция — настолько низкой, насколько это разумно достижимо. [2]

Беременность или её вероятность не стоит скрывать: это не равнозначно автоматическому отказу от любой диагностики, но влияет на оценку срочности, альтернатив и протокола. Также сообщите о недавно выполненных исследованиях, хронических заболеваниях и трудностях с сохранением неподвижности. Самостоятельно отказываться от нужного исследования или настаивать на КЛКТ только из-за желания получить 3D-картинку одинаково нерационально.

Срочная очная помощь нужна не из-за самого факта снимка, а при тревожных симптомах: быстро нарастающем отёке лица или шеи, затруднении дыхания или глотания, высокой температуре с выраженной зубной болью, травме с нарушением прикуса или неконтролируемом кровотечении. Такие признаки не дают диагноза по статье, но требуют оценки без ожидания плановой консультации.

Источники раздела:[2][1][4]

Как выбрать клинику и подготовиться к исследованию

Выбирая место для диагностики, полезнее узнать не марку аппарата, а организацию процесса. Спросите, какой вопрос решит исследование, почему выбран именно этот формат и объём, кто подготовит описание и в каком виде выдадут результаты. При сложном плане также важно, сможет ли лечащий стоматолог открыть исходные данные и обсудить их с рентгенологом или другим специалистом.

На приём возьмите старые снимки, описания, выписки и сведения об уже установленных имплантатах или конструкциях. Перед началом лечения снимок может стать лишь частью более широкого маршрута: осмотра, оценки гигиены, прикуса и обсуждения альтернатив. Цифровой инструмент и изображение не заменяют очного клинического решения.

Источники раздела:[3][1]
